電磁流量計在某水廠的應用
浙江迪元儀表有限公司的5臺分離式電磁流量計自2015年5月起應用于湖南某水廠。2016年05月業主反饋電磁流量計計量不準確，應用于消毒池的進口流量和出口流量誤差偏差大，出口流量比進口流量每天多2000m3，導致業主無法計量使用和工藝控制，需馬上進行整改。后經過現場情況了解與工藝分析，誤差原因得到確認并整改，圓滿解決了問題，浙江迪元儀表有限公司得到各方的認同，提高了美譽度。
現將現場分析和處理方案作如下分享。
1）現場描述
經過現場檢查，進水端DN500流量計瞬時流量為1050±10m3/h’，很穩定；出水管DN250流量計瞬時流量為230±5 m3/h，也穩定，重力出水管DN600瞬時流量為690~740 m3/h，波動較大。由于每天消毒池清洗用水量2000~3000m3，出口流量總計每天比進口流量多2000m3左右。
2）工藝分析

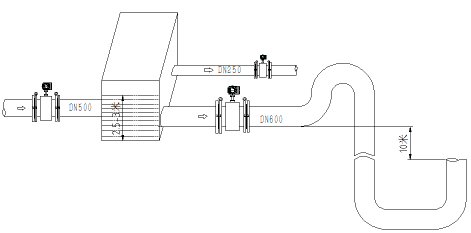

現場工藝流程圖如下：
上圖為業主反饋的工藝流程圖，待處理自來水從進口端管道DN500進入消毒池，液面高度2.5m~3m，自來水經過處理后，分成兩個分管流出，其中DN250管道為加壓管道；DN600為重力流，向下落差40m后，U型向上30m后，尾端排空。其中每天消毒池清洗用水量2000~3000m3，沒有安裝流量計進行計量。
根據電磁流量計使用經驗，并向相關專家咨詢，初步判斷問題出在DN600口徑的重力出水電磁流量計，分析原因如下：DN600電磁流量計安裝高度比出口排空點高10m左右，相當于電磁流量計安裝于整體管道的高點，可能存在不滿管或氣體聚集過多，導致實際流通界面偏小，流速偏大，從而導致流量計顯示不穩定和偏大。由于消毒池液面高度2.5m~3m，基本可以排查不滿管，主要還是因?yàn)楣艿纼?nèi)氣體聚集過多。
3）整改處理

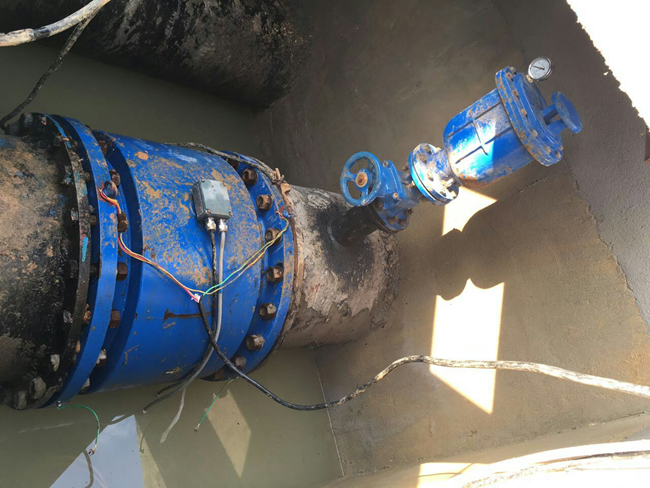

我公司把分析結果和故障原因提交給相關各方，并提出建議：加裝排氣閥。經過現場整改，投入使用的排氣閥打開后，可見明顯氣體排出，并持續較長時間，直到排出水柱為止。詳細見附件二段視頻。
4）處理結果

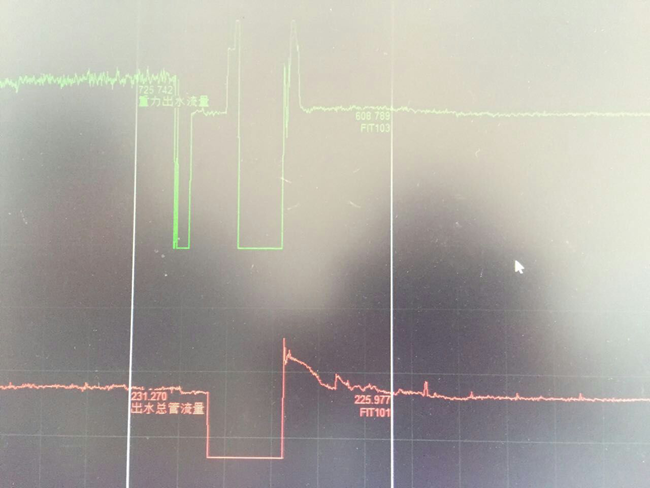

經過排氣閥處理后，DN600電磁流量計瞬時流量較整改前穩定，同時流量600±10 m3/h，下圖為整改前后中控室流量曲線圖：
經過整改，進水總量和使用水總量的對應關系得到滿足，業主方認同浙江迪元儀表有限公司電磁流量計的計量結果，浙江迪元儀表有限公司產品的質量和服務水平都得到相關各方的高度贊賞，為后續水務市場開發建設打下良好的基礎。
